Dibujo computarizado

Proyecto final

Primer avance

Casa Gerassi

Paulo Mendes de Rocha

Datos personales

Mi nombre es Ariel Govea. La matrícula que tengo es A01280153. Actualmente estoy cursando la materia de Dibujo computarizado con la Arq. Kathia Saldaña. Soy alumno de tercer semestre.

Nací y vivo en Monterrey. Estoy estudiando la carrera de arquitectura. Finalmente, espero que al término de este proyecto logre dominar las herramientas básicas del dibujo digital.

Datos del proyecto

Actividad 1. Investigación

El autor y su obra

Casa Gerassi

La Casa Gerassi está compuesta de un conjunto de piezas prefabricadas, utilizadas para la construcción civil. Crear un diseño a partir de esta limitación es un gran reto arquitectónico, sin embargo Mendes da Rocha logró hacerlo realidad. Las piezas están hechas de hormigón armado, de hormigón pretensado y de ladrillo. La técnica constructiva y el sistema adintelado permite crear un espacio estimulante y atractivo, el cual se siente limpio y agradable.

Previo a la construcción de la estructura, se realizó una etapa de planificación. El diseño involucraba seis soportes, vigas pretensadas y losas alveolares. El esfuerzo industrial para construir la casa tardó tan solo tres días.

La Casa Gerassi es un gran ejemplo de un diseño que logra soluciones y alternativas para crear espacios memorables, a pesar de las limitantes del mundo moderno. Al cuerpo principal de hormigón, se le agregan los demás elementos de la casa, como el barandal o las escaleras. Esto permite la posibilidad de desmontar las piezas para desplazarlo con facilidad.

Año de construcción: 1988-1991
Estilo arquitectónico: Modernista, Nuevo Urbanismo
Área de construcción: 700 m2 (terreno), 420 m2 (casa)
Cliente: Antônio Gerassi Neto
Colaboradores: Alexandre Delijaicov, Geni Sugai, Pedro Mendes da Rocha
Consultores: Siguer Mitsutani (estructura y cimentaciones), Antônio Alexandre Pup Filho (instalaciones eléctricas e hidrálicas), Reago Indústria e Comércio S/A (estructura)
Contratista: Antonio Gerassi Neto, José Thomaz
Ubicación: R, Dr. Carlos Norberto de Souza Aranha, 428, Sao Paulo, Brasil
Ubicación gráfica

Información adicional

Imágenes complementarias del interior y exterior

Planta de conjunto con curvas de nivel

NOTA: El terreno de la Casa

Gerassi aparenta tener una

superficie completamente plana,

por lo que no se utilizan curvas

de nivel en las plantas.

Plantas arquitectónicas

Elevaciones

Cortes

Paulo Mendes da Rocha

La arquitectura de Paulo Mendes da Rocha ha sido motivada por los conflictos urbanos de su país, Brasil. En ella queda en evidencia los deseos de las generaciones de jóvenes durante los años setenta, siempre alertas y protestantes frente a las inquietudes sociales.

Nacido de Vitória en 1928, estuvo inmerso desde su niñez en el ámbito de la construcción, pues su familia constaba de ingenieros. La influencia de este antecedente queda presente en muchas de sus obras, como en la Casa Gerassi.

En sus obras, el propósito suele definirse por la estructura. La mayoría de éstas siguen algunos de los principios esenciales propuestos por Le Corbusier, una de sus influencias más evidentes en sus diseños. Por ejemplo, el uso de columnas, de plantas y de fachadas libres. Finalmente lo que crea son obras que exploran los límites entre lo íntimo y lo público, así como la relación entre la ciudad y el paisaje.

Una vez terminado sus estudios y realizado algunas obras, comienza la construcción de uno de sus diseños que posteriormente sería de los más reconocidos: el Pabellón de Brasil en Osaka, Japón. Se realizó como parte de un evento llamado Expo’70. Irónicamente, durante este tiempo, Mendes da Rocha no tenía permiso para ejercer su profesión como arquitecto en Brasil. Un año antes, se le prohibió trabajar de manera oficial en su país, junto con el arquitecto João Vilanova Artigas. Esto se debe a una cuestión política en Brasil, en la cual la dictadura militar proclamó un Acto Institucional, el cual amenazó la libertad de voz y las prácticas artísticas de varios intelectuales. Más tarde, junto con Vilanova, protagonizan La Escuela Paulista, la cual expresa obras hechas por estructuras audaces y provocación programática.

Nombre completo: Paulo Mendes da Rocha
País de nacimiento: Brasil
Fotografía: Miguel Boyayan
Estudios: Universidad Presbiteriana McKenzie, posteriormente maestro en la Universidad de Sao Paulo.
Reconocimientos: Premio Pritzker (2006)
Obra del proyecto: Casa Antonio Gerassi

Concepto del diseño del proyecto:

“En rigor, hay tres partes: vigas, columnas y losas. Los elementos que generan una serie de consecuencias, así como en la música. Por lo tanto, la obligación que me he propuesto, y que el propio sistema impone, el combinar el punto de vista ético y el estético, reunidos en una sola cosa, manteniendo la dignidad del sistema”.

-Paulo Mendez de Rocha

La casa Gerassi tiene un diseño moderno, y está hecho principalmente por piezas prefabricadas. Éstas están hechas por hormigón armado y pretensado. Se ubica en Sao Paulo, en una zona residencial de la ciudad. Lo que más se destaca de esta obra de Paulo Mendes de Rocha, es la técnica constructiva que se utilizó, un sistema muy inusual para ese tiempo. En esencia, solamente se compone por vigas, losas y columnas.

Primero, durante la etapa de planeación y diseño se opta por levantar la planta principal de la casa, soportado por un sistema adintelado, utilizando 6 vigas. De esta manera, se permitió ocupar el nivel del piso para colocar la piscina y un jardín.

En el segundo piso se adecuan las áreas esenciales, las cuales se dividen en distintas categorías: estares, dormitorios y servicios. Además hay un área común, la cual comunica a los otros espacios. Esto se diseño tomando en cuenta el interés por otorgarle al usuario un ambiente familiar.

El uso de grandes ventanales, los cuales recuerdan a la arquitectura de los grandes como Le Corbusier y Mies van der Rohe, Además se coloca un tragaluz para ofrecerle al área común una luz natural y agradable.

Aportación de la obra: Como ya se ha mencionado anteriormente, la Casa Gerassi explora un sistema constructivo muy poco común para la época. Éste es sumamente eficiente en cuestión de tiempos, pues la casa solamente tardó tres días en construirse en el sitio, utilizando las piezas previamente fabricadas a modo de construcción civil.

Otros proyectos:

Gimnasio del Club Atlético Paulistano

Museo de Arte Contemporáneo en la Universidad de Sao Paulo (1975)

Museo Brasileño de Escultura

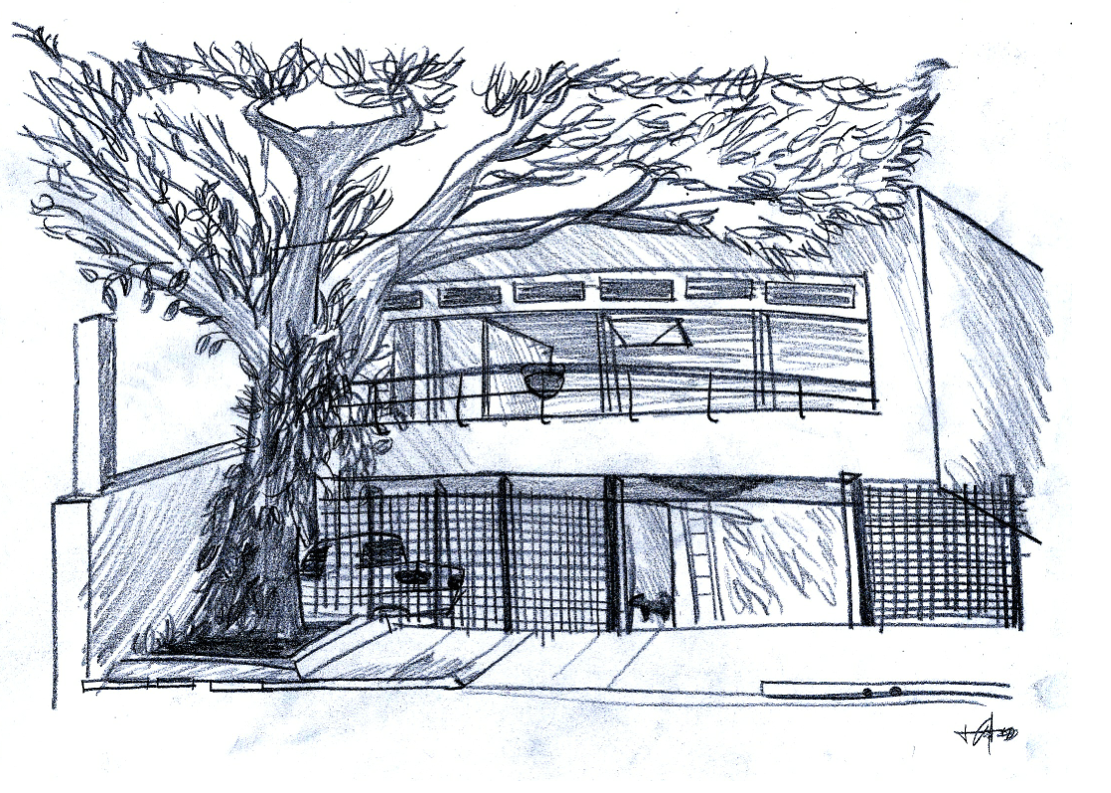

Actividad 2. Bosquejo

Actividad 3. Maqueta

Fuentes consultadas

http://revistapesquisa.fapesp.br/en/2012/08/10/intellectual-references/
http://www.pritzkerprize.com/2006/bio
http://enredadosenlaweb.com/2012/11/casa-gerassi-paulo-mendes-da-rocha/
http://europaconcorsi.com/projects/207157-Paulo-Mendes-da-Rocha-Gerassi-House
http://www.archdaily.mx/mx/02-91181/clasicos-de-arquitectura-casa-gerassi-paulo-mendes-da-rocha
